Toyota Auris Hybrid: Lampadine

Si possono sostituire da soli le seguenti lampadine. Il livello di difficoltà della sostituzione dipende dalla lampadina. Poiché sussiste un pericolo di danneggiamento dei componenti, si raccomanda di far eseguire i lavori di riparazione e manutenzione da un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.

Preparazione per la sostituzione di una lampadina

Controllare la potenza in watt della lampadina da sostituire.

Posizioni delle lampadine

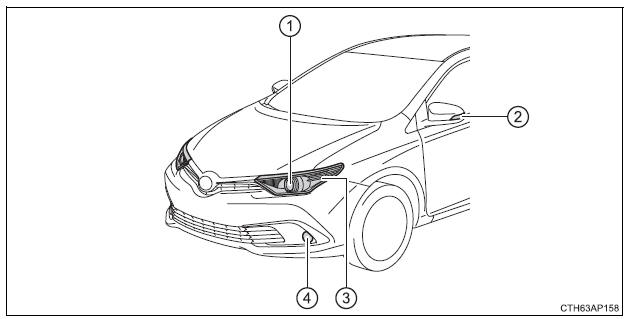

■ Anteriore

Veicoli con fari alogeni

1. Fari
2. Indicatori di direzione laterali
3. Indicatori di direzione anteriori
4. Fendinebbia (se presenti)

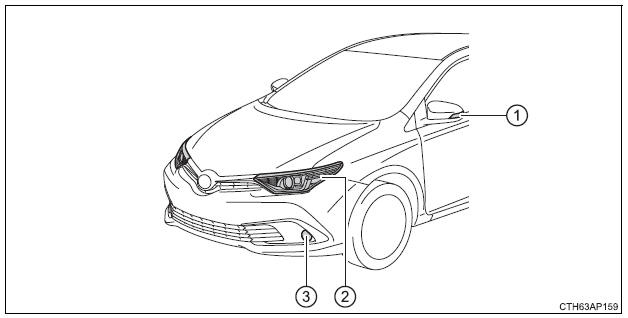

Veicoli con fari a LED

1. Indicatori di direzione laterali
2. Indicatori di direzione anteriori
3. Fendinebbia (se presenti)

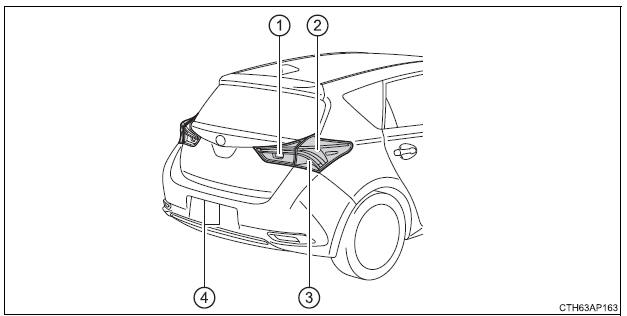

■ Posteriore (veicoli con guida a sinistra)

1. Luce di retromarcia
2. Luci di stop
3. Indicatori di direzione posteriori
4. Luci della targa

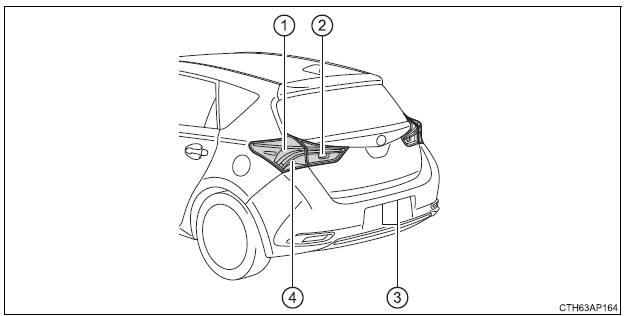

■ Posteriore (veicoli con guida a destra)

1. Luci di stop
2. Luce di retromarcia
3. Luci della targa
4. Indicatori di direzione posteriori

Sostituzione delle lampadine

■ Fari (veicoli con fari alogeni)

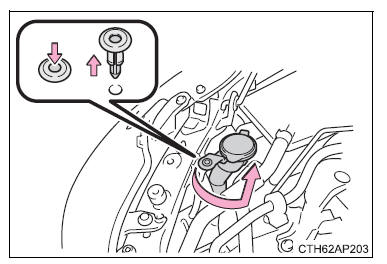

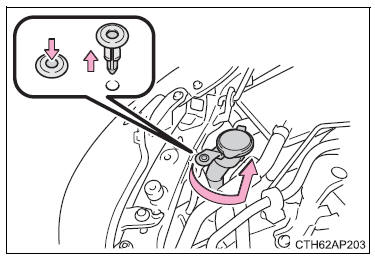

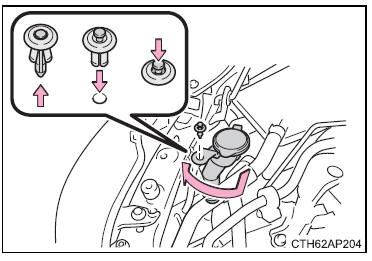

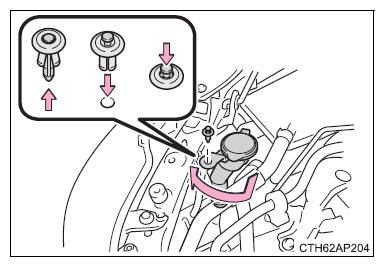

1. Rimuovere il fermaglio di sicurezza.

Tirare la bocchetta di riempimento del liquido lavacristalli dopo averla ruotata.

(Quando si sostituisce solo la lampadina lato destro).

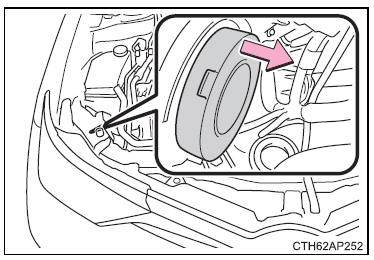

2. Rimuovere la copertura.

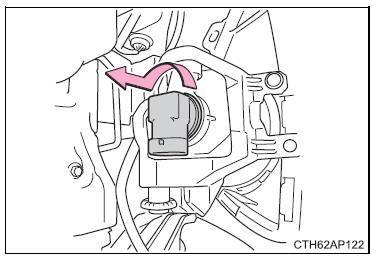

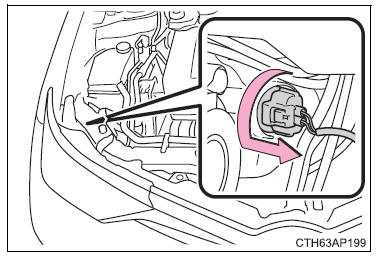

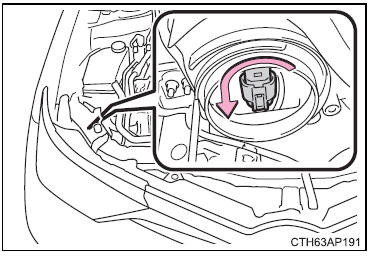

3. Ruotare il portalampada in senso antiorario ed estrarlo.

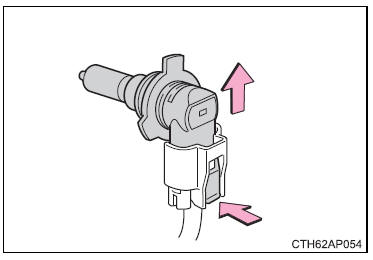

4. Scollegare il connettore mentre si preme lo sblocco.

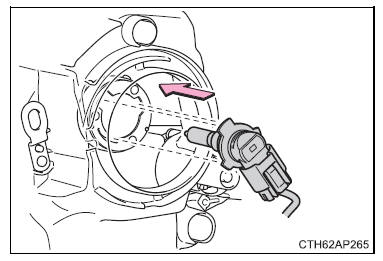

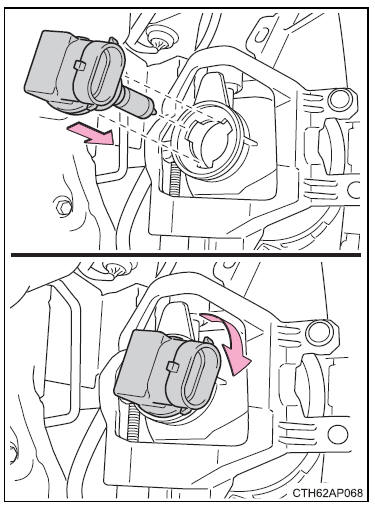

5. Sostituire la lampadina e installare il portalampada.

Allineare le 3 linguette della lampadina con il supporto e inserire.

6. Ruotare e serrare il portalampada.

Smuovere leggermente il portalampada per controllare che non sia allentato, accendere una volta i fari e verificare visivamente che la luce non filtri dal supporto.

7. Installare il coperchio.

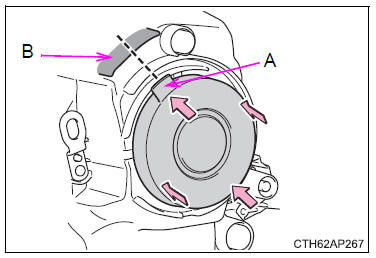

Per assicurarsi che il coperchio sia fissato saldamente, allineare la parte sporgente (A) con il centro dell'area (B) indicata nell'illustrazione e spingere il perimetro del coperchio con decisione.

8. Installare la bocchetta di riempimento del liquido lavacristalli, inserendola e ruotandola. Installare il fermaglio di sicurezza.

(Quando si sostituisce solo la lampadina lato destro).

■ Fendinebbia (se presenti)

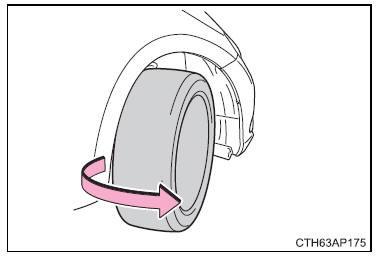

1. Ruotare il volante nella direzione opposta a quella della lampadina da sostituire.

Ruotare il volante ad un punto che consente alla mano di passare agevolmente tra lo pneumatico e il rivestimento del parafango.

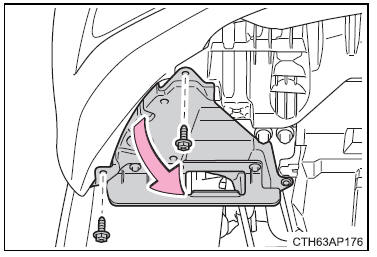

2. Rimuovere le 2 viti, poi rimuovere parzialmente il rivestimento del parafango.

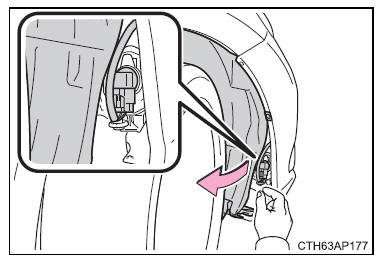

3. Rimuovere parzialmente il rivestimento del parafango finché la lampadina non è visibile.

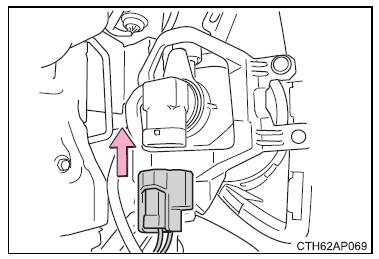

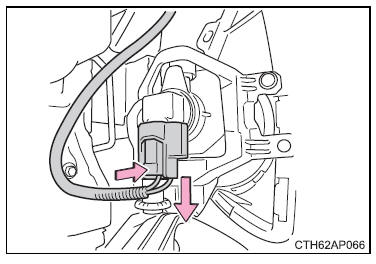

4. Scollegare il connettore mentre si preme lo sblocco.

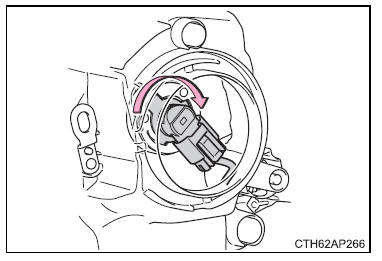

5. Ruotare il portalampada in senso antiorario ed estrarlo.

6. Installare una nuova lampadina.

Allineare le 3 linguette della lampadina con il supporto e inserire.

Ruotare in senso orario e serrare il portalampada.

7. Installare il connettore.

Smuovere leggermente il connettore per controllare che non sia allentato, accendere una volta i fendinebbia e verificare visivamente che la luce non filtri dal supporto.

8. Quando si installa il rivestimento del parafango, installarlo portando 3 e 2 a direzioni invertite.

Accertarsi che il rivestimento del parafango sia fissato all'interno del paraurti.

■ Indicatori di direzione anteriori

1. Rimuovere il fermaglio di sicurezza.

Tirare la bocchetta di riempimento del liquido lavacristalli dopo averla ruotata.

(Quando si sostituisce solo la lampadina lato destro).

2. Ruotare il portalampada in senso antiorario.

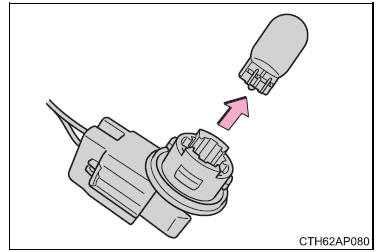

3. Rimuovere la lampadina.

4. Quando si installa la lampadina, installarla portando 3 e 2 a direzioni invertite.

5. Installare la bocchetta di riempimento del liquido lavacristalli, inserendola e ruotandola. Installare il fermaglio di sicurezza.

(Quando si sostituisce solo la lampadina lato destro).

■ Luci di stop e indicatori di direzione posteriori

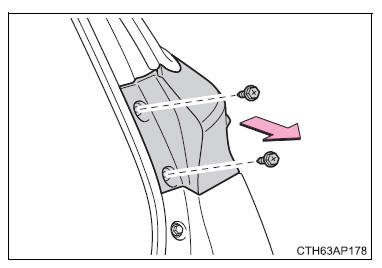

1. Aprire il portellone posteriore e rimuovere le 2 viti. Rimuovere il gruppo lampada tirandolo indietro in linea retta.

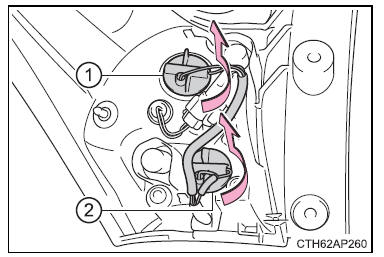

2. Ruotare il portalampada in senso antiorario.

1. Luci di stop
2. Indicatori di direzione posteriori

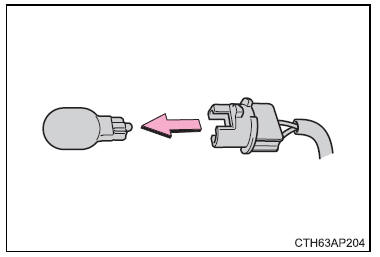

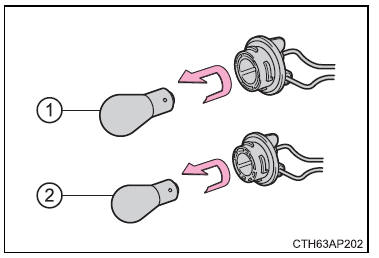

3. Rimuovere la lampadina.

1. Luci di stop
2. Indicatori di direzione posteriori

4. Quando si installa la lampadina, installarla portando 3 e 2 a direzioni invertite.

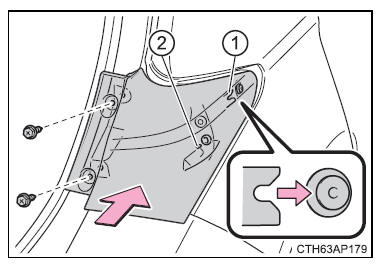

5. Installare il gruppo lampada, quindi installare le 2 viti.

Allineare la guida (1) e il perno (2) sul gruppo lampada con il supporto quando lo si installa.

■ Luce di retromarcia

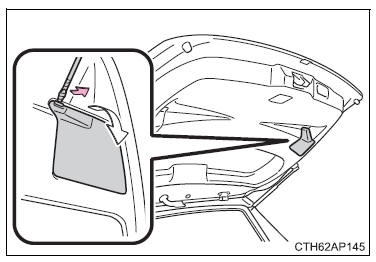

1. Aprire il portellone posteriore e rimuovere la copertura.

Inserire un cacciavite a testa piatta o simile nel foro sul lato superiore del coperchio e rimuoverlo come mostrato in figura.

Per evitare danni al veicolo, avvolgere il cacciavite a testa piatta con del nastro adesivo.

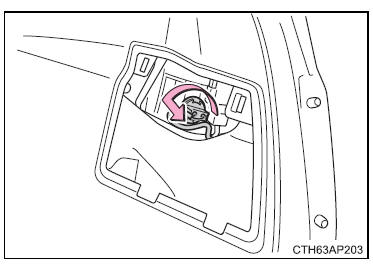

2. Ruotare il portalampada in senso antiorario ed estrarlo.

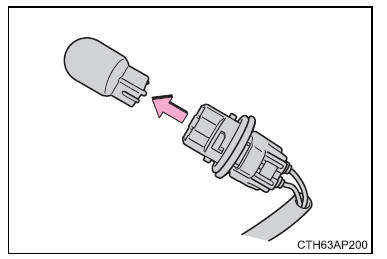

3. Rimuovere la lampadina.

4. Per l'installazione, eseguire in senso inverso i passaggi elencati.

■ Luci della targa

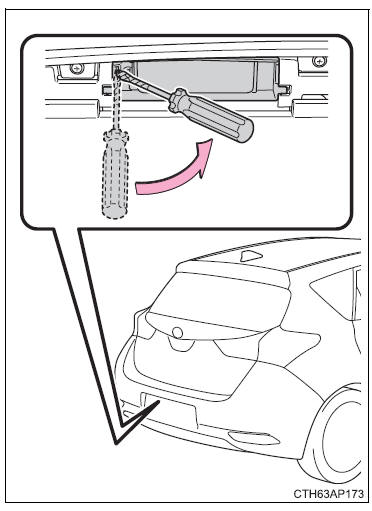

1. Rimuovere l'unità luce

Inserire un cacciavite a testa piatta o simile nel foro accanto alla luce e rimuoverla come mostrato in figura.

Per evitare danni al veicolo, avvolgere il cacciavite a testa piatta con del nastro adesivo.

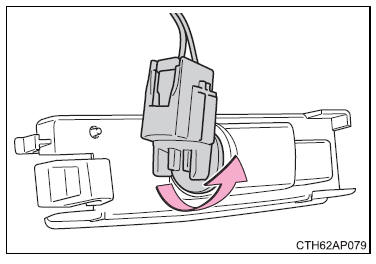

2. Ruotare il portalampada in senso antiorario ed estrarlo.

3. Rimuovere la lampadina

4. Per l'installazione, eseguire in senso inverso i passaggi elencati.

■ Indicatori di direzione laterali

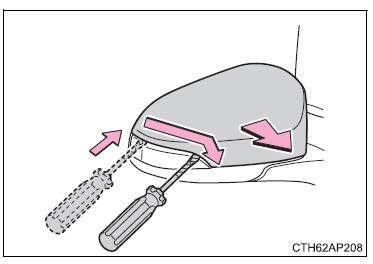

1. Rimuovere il coperchio

Inserire il cacciavite a testa piatta e farlo scorrere lungo l'indicatore di direzione laterale.

Per evitare danni al veicolo, avvolgere il cacciavite a testa piatta con del nastro adesivo.

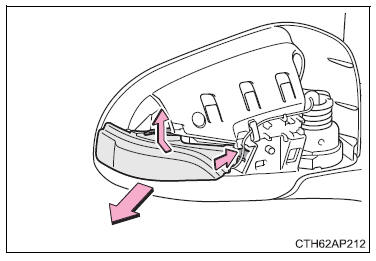

2. Premere sui 2 fermagli e rimuovere l'indicatore di direzione laterale dall'alloggiamento.

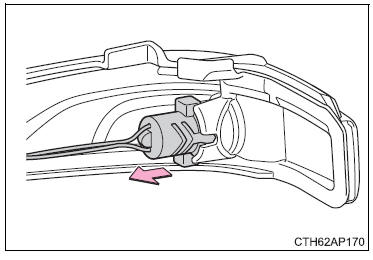

3. Rimuovere la presa dall'alloggiamento dell'indicatore di direzione laterale.

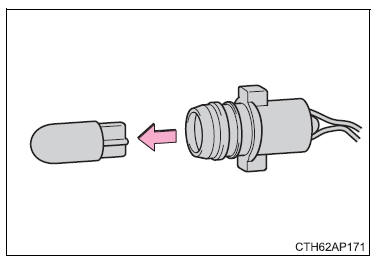

4. Rimuovere la lampadina.

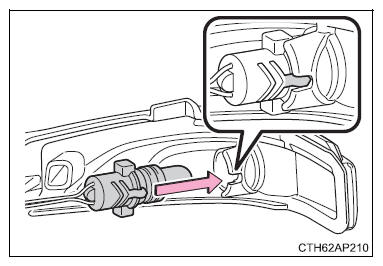

5. Sostituire la lampadina e installare la presa all'interno dell'alloggiamento dell'indicatore di direzione laterale.

Allineare le scanalature della presa con l'alloggiamento dell'indicatore di direzione laterale.

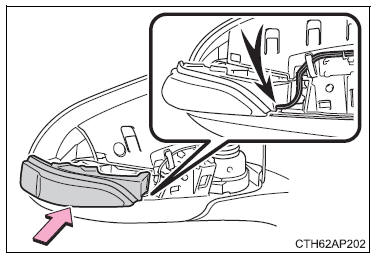

6. Con il cablaggio elettrico che passa attraverso la parte inferiore dell'indicatore di direzione laterale, installarlo all'interno dell'alloggiamento.

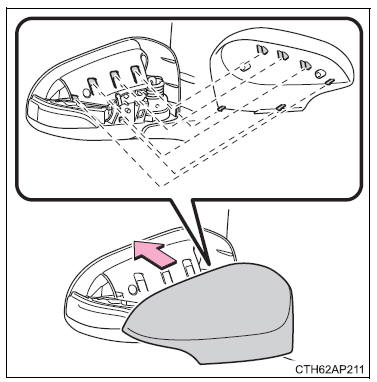

7. Allineare le 6 linguette e installare il coperchio.

Dopo aver udito uno scatto, verificare che il coperchio sia bloccato saldamente in posizione.

■ Sostituzione delle seguenti lampadine

Se una qualsiasi luce sotto elencata si è bruciata, farla sostituire da un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.

• Fari (veicoli con fari a LED)
• Luci di posizione anteriori/luci di guida diurna
• Terza luce di stop
• Fanali posteriori
• Retronebbia

■ Lampadine a LED

Fari (veicoli con fari a LED), retronebbia, terza luce di stop, luci di posizione anteriori/ luci di guida diurna e fanali posteriori sono costituiti da una serie di LED. Se uno dei LED dovesse bruciarsi, portare il veicolo presso un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato, per far sostituire la luce.

■ Formazione di condensa all'interno della lente

L'accumulo temporaneo di condensa all'interno della lente del faro non indica un malfunzionamento.

Contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato per ulteriori informazioni nelle seguenti situazioni:

• All'interno della lente si sono accumulate grandi gocce d'acqua.
• All'interno del faro si è accumulata acqua.

■ Quando si sostituiscono le lampadine

AVVISO

■ Sostituzione delle lampadine

• Spegnere le luci. Non tentare di sostituire la lampadina immediatamente dopo aver spento le luci.

  Le lampadine raggiungono temperature molto elevate e potrebbero provocare ustioni.

• Non toccare il vetro della lampadina a mani nude. Nel caso in cui non si possa evitare di tenere la parte di vetro, utilizzare un panno pulito e asciutto per evitare che umidità e oli entrino in contatto con la lampadina.

  Inoltre, se la lampadina si graffia o cade, potrebbe bruciare o incrinarsi.

• Installare completamente le lampadine e tutti i componenti usati per fissarle. La mancata osservanza può provocare danni termici o incendi, oppure dell'acqua potrebbe penetrare nel faro. Questo potrebbe danneggiare i fari o favorire l'accumulo di condensa sulla lente.

■ Per evitare danni o incendi

Accertarsi che le lampadine siano completamente inserite e bloccate.
