Toyota Auris Hybrid: Airbag SRS

Gli airbag SRS si gonfiano quando il veicolo viene sottoposto a certi tipi di impatti forti che potrebbero provocare lesioni gravi agli occupanti.

Funzionano in concomitanza con le cinture di sicurezza, favorendo la riduzione del rischio di riportare lesioni gravi o mortali.

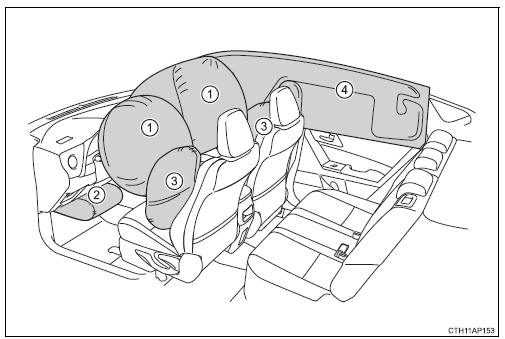

Airbag SRS anteriori

1. Airbag SRS guidatore/airbag passeggero anteriore.

   Possono contribuire a proteggere la testa e il torace del guidatore e del passeggero anteriore dall'impatto con componenti interni.

2. Airbag SRS ginocchia guidatore.

   Può contribuire a proteggere il guidatore.

Airbag SRS laterali e airbag a tendina

3. Airbag SRS laterali anteriori.

   Possono contribuire a proteggere il torace degli occupanti dei sedili anteriori.

4. Airbag SRS a tendina.

   Possono contribuire a proteggere principalmente la testa degli occupanti dei sedili esterni.

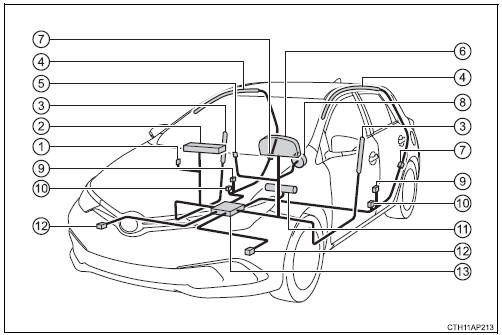

Componenti del sistema airbag SRS

1. Interruttore di attivazione/disattivazione manuale airbag
2. Airbag passeggero anteriore
3. Airbag anteriori laterali
4. Airbag a tendina
5. Indicatore "PASSENGER AIR BAG"
6. Spia di avvertimento SRS
7. Sensori d'impatto laterale (posteriori)
8. Airbag guidatore
9. Sensori d'impatto laterale (anteriori)
10. Pretensionatori e limitatori di forza delle cinture di sicurezza
11. Airbag ginocchia guidatore
12. Sensori d'impatto anteriore
13. Gruppo sensore airbag

I principali componenti del sistema airbag SRS sono mostrati sopra. Il sistema airbag SRS viene controllato dal gruppo sensore airbag. All'apertura degli airbag, una reazione chimica all'interno dei sistemi di gonfiaggio li riempie velocemente con del gas non tossico al fine di bloccare il movimento degli occupanti.

AVVISO

■ Precauzioni relative agli airbag SRS

Adottare le seguenti precauzioni relative agli airbag SRS.

La mancata osservanza potrebbe provocare lesioni gravi o mortali.

• Il guidatore e tutti i passeggeri del veicolo devono indossare le cinture di sicurezzain modo corretto.

  Gli airbag SRS sono dispositivi supplementari da utilizzare con le cinture di sicurezza.

• L'airbag SRS guidatore si apre con una notevole forza e può causare lesioni gravio mortali, specialmente nel caso in cui il guidatore sia molto vicino all'airbag.

  Poiché la zona di rischio dell'airbag del guidatore è rappresentata dai primi 50 - 75mm di gonfiaggio, una distanza di 250 mm dall'airbag guidatore offre un netto marginedi sicurezza. Questa distanza viene misurata a partire dal centro del volanteallo sterno. Se ci si siede a meno di 250 mm di distanza, è possibile modificare laposizione di guida in diversi modi:

• Spostare il sedile il più indietro possibile, facendo però in modo di raggiungereancora agevolmente i pedali.
• Reclinare leggermente lo schienale del sedile.

  Sebbene il design vari da un veicolo all'altro, la maggior parte dei guidatori è ingrado di raggiungere la distanza di 250 mm anche spostando completamente inavanti il sedile, semplicemente reclinando leggermente lo schienale del sedile.

  Se reclinando lo schienale non si ha una buona visuale esterna, porsi in posizionesollevata utilizzando un cuscino che poggi stabilmente sul sedile senzascivolare, oppure sollevare il sedile se il veicolo è dotato di tale funzione.

• Se il volante è regolabile, inclinarlo verso il basso. In questo modo l'airbag saràrivolto verso il torace anziché verso la testa e il collo.

  Il sedile deve essere regolato come raccomandato sopra, mantenendo sempre ilcontrollo dei pedali, del volante e la visuale dei comandi della plancia.

• Anche l'airbag SRS passeggero anteriore si apre con una notevole forza e puòcausare lesioni gravi o mortali, specialmente nel caso in cui il passeggero sia moltovicino all'airbag. Il sedile del passeggero anteriore deve essere il più possibiledistante dall'airbag e lo schienale regolato in modo tale che il passeggero anterioresia seduto in posizione eretta.
• I neonati e i bambini seduti e/o assicurati in modo non corretto possono subirelesioni gravi o mortali dall'apertura degli airbag. I neonati o i bambini troppo piccoliper utilizzare una cintura di sicurezza dovranno utilizzare un apposito sistema diritenuta per bambini. Toyota raccomanda vivamente di posizionare neonati e bambinisui sedili posteriori del veicolo e di utilizzare adeguati sistemi di ritenuta. I sediliposteriori sono più sicuri per i neonati e i bambini rispetto al sedile del passeggeroanteriore.



AVVISO

■ Precauzioni relative agli airbag SRS

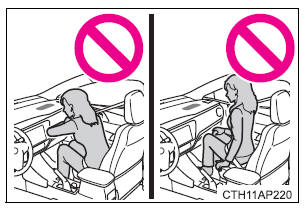

• Non sedersi sul bordo del sedile e nonappoggiarsi al cruscotto.

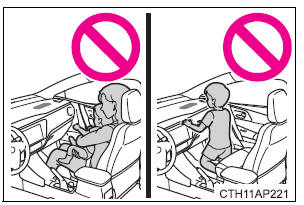

• Non consentire ai bambini di stare in piedidavanti all'unità airbag SRS passeggeroanteriore, né di sedersi sulle ginocchia delpasseggero anteriore.

• Non consentire agli occupanti del sedileanteriore di tenere oggetti sulle ginocchia.

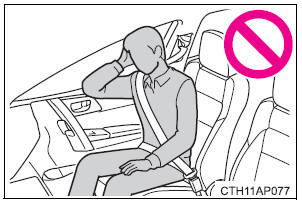

• Non appoggiarsi alla porta, né alla longherinalaterale del tetto o ai montanti anteriori,laterali e posteriori.

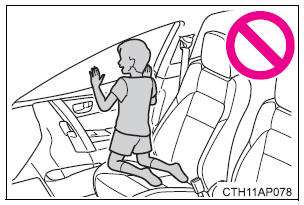

• Non consentire a nessuno di inginocchiarsisui sedili dei passeggeri in direzione dellaporta, né di sporgere la testa o le mani fuoridal veicolo.



AVVISO

■ Precauzioni relative agli airbag SRS

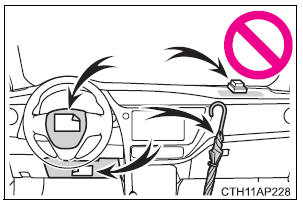

• Non attaccare o appoggiare alcun oggetto incorrispondenza di zone come il cruscotto, laparte centrale del volante, la parte inferioredella plancia.

  Tali oggetti potrebbero essere scagliatiall'interno dell'abitacolo all'apertura degliairbag SRS del guidatore, del passeggeroanteriore e dell'airbag ginocchia guidatore.

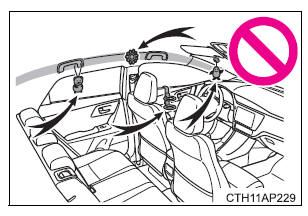

• Non attaccare nulla in corrispondenza dizone come porta, parabrezza, cristallo portalaterale, montante anteriore o posteriore,longherina laterale del tetto e maniglia fissa.
• Non appendere grucce appendiabiti o altri oggetti rigidi ai ganci appendiabiti. Tuttiquesti tipi di oggetti possono essere scagliati all'interno dell'abitacolo e provocarelesioni gravi o mortali in caso di apertura degli airbag SRS a tendina.
• Se è stata messa una copertura in vinile sulla zona di apertura dell'airbag SRSginocchia guidatore, rimuoverla.



AVVISO

■ Precauzioni relative agli airbag SRS

• Non usare accessori per sedili che coprono le parti dove si gonfiano gli airbag SRSlaterali in quanto ciò potrebbe interferire con il gonfiaggio degli airbag. Tali accessoripotrebbero impedire l'attivazione corretta degli airbag laterali, disattivare ilsistema o provocare il gonfiaggio accidentale degli airbag laterali con conseguentilesioni gravi o mortali.
• Non colpire né applicare forze notevoli sulla superficie dei componenti dell'airbagSRS.

  Ciò potrebbe causare il malfunzionamento degli airbag SRS.

• Non toccare alcun componente subito dopo l'apertura (gonfiaggio) degli airbagSRS, in quanto potrebbe essere molto caldo.
• Se la respirazione risulta difficoltosa dopo l'apertura degli airbag SRS, aprire unaporta o un finestrino al fine di consentire l'afflusso di aria fresca, oppure abbandonareil veicolo se è possibile farlo in condizioni di sicurezza. Lavare quanto primaeventuali residui, in modo tale da prevenire irritazioni cutanee.
• Se le aree in cui sono installati gli airbag SRS, quali la parte centrale del volante e irivestimenti del montante anteriore e posteriore, sono danneggiate o incrinate, farlesostituire da un qualsiasi concessionario autorizzato Toyota o officina, o un altroprofessionista adeguatamente qualificato e attrezzato.

■ Modifiche e smaltimento dei componenti del sistema airbag SRS

Non procedere alla rottamazione del veicolo né effettuare alcuna delle seguenti modifiche senza aver prima consultato un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.

Ciò potrebbe provocare il malfunzionamento degli airbag SRS o la loro apertura (gonfiaggio) accidentale, causando lesioni gravi o mortali.

• Installazione, rimozione, smontaggio e riparazione degli airbag SRS
• Riparazioni, modifiche, rimozione o sostituzione del volante, della plancia, del cruscotto,dei sedili o del loro rivestimento, dei montanti anteriori, laterali e posteriori odelle longherine laterali del tetto
• Riparazioni o modifiche del parafango anteriore, del paraurti anteriore o della partelaterale dell'abitacolo
• Installazione di una protezione della griglia (bull-bar, kangaroo bar, ecc.), palespazzaneve o verricelli
• Modifiche al sistema delle sospensioni del veicolo
• Installazione di dispositivi elettronici come radio mobili a due vie (trasmettitori RF) elettori CD
• Modifiche al veicolo per una persona con disabilità fisiche

■ Se gli airbag SRS si aprono (si gonfiano)

• Dagli airbag SRS possono derivare leggere abrasioni, ustioni, lividi, ecc., a causadella velocità di apertura estremamente elevata (gonfiaggio) con gas ad alta temperatura.
• Vengono emessi un forte rumore e della polvere bianca.
• Parti del modulo airbag (mozzo del volante, copertura dell'airbag e sistema di gonfiaggio)come i sedili anteriori, le parti dei montanti anteriore e posteriore e le longherinelaterali del tetto potrebbero rimanere ad alta temperatura per parecchi minuti.

  Anche lo stesso airbag potrebbe essere caldo.

• Il parabrezza potrebbe incrinarsi.

■ Condizioni di apertura degli airbag SRS (airbag SRS anteriori)

• Gli airbag SRS anteriori si aprono se la gravità dell'impatto frontale è superiore allasoglia limite fissata (livello di forza corrispondente a quella sviluppata durante unacollisione frontale a circa 20 - 30 km/h contro una barriera fissa, immobile o indeformabile).

  Tuttavia, questa velocità di soglia sarà considerevolmente superiore nelle seguentisituazioni:

• Se il veicolo colpisce un oggetto, come un veicolo parcheggiato o il palo di un segnale stradale, che si può deformare o spostare all'impatto
• Se il veicolo viene coinvolto in una collisione con autoarticolati, nei casi in cui la parte anteriore del veicolo "finisce sotto" il pianale del camion

• In base al tipo di collisione, è possibile che si attivino solo i pretensionatori delle cinturedi sicurezza.

■ Condizioni di apertura degli airbag SRS (airbag SRS laterali e airbag a tendina)

• Gli airbag SRS laterali e gli airbag a tendina si aprono se la gravità dell'impatto èsuperiore alla soglia limite fissata (livello di forza corrispondente a quella sviluppatadurante la collisione di un veicolo del peso di circa 1.500 kg con l'abitacolo del proprioveicolo, da una direzione perpendicolare rispetto all'orientamento del proprioveicolo, a una velocità di circa 20 - 30 km/h ).
• Gli airbag SRS a tendina si apriranno in caso di grave collisione frontale.

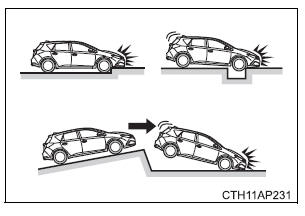

■ Condizioni in cui gli airbag SRS potrebbero aprirsi (gonfiarsi) oltre al caso di una collisione

Gli airbag SRS anteriori e gli airbag SRS a tendina possono aprirsi anche se si verifica un forte impatto sulla parte inferiore del veicolo. Alcuni esempi sono mostrati in figura.

• Urto contro un cordolo, bordo del marciapiedi o superficie dura
• Caduta o salto sopra una buca profonda
• Atterraggio pesante o caduta

■ Tipi di collisione che potrebbero non provocare l'apertura degli airbag SRS (airbag SRS anteriori)

Generalmente gli airbag SRS anteriori non si gonfiano se il veicolo viene coinvolto in una collisione laterale o posteriore, se si ribalta o se viene coinvolto in una collisione frontale a bassa velocità. Tuttavia, ogni volta che una collisione di qualsiasi tipo provoca una sufficiente decelerazione del veicolo, potrebbe verificarsi l'apertura degli airbag SRS anteriori.

• Collisione laterale
• Collisione posteriore
• Ribaltamento del veicolo

■ Tipi di collisione che potrebbero non provocare l'apertura degli airbag SRS (airbag SRS laterali e airbag a tendina)

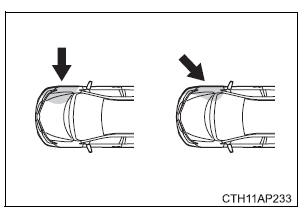

Gli airbag SRS laterali e airbag a tendina possono non aprirsi nel caso in cui il veicolo sia coinvolto in una collisione laterale da una certa angolazione oppure in una collisione laterale che coinvolga parti della carrozzeria diverse dal vano passeggeri.

• Collisione laterale che coinvolge parti della carrozzeria diverse dal vano passeggeri
• Collisione laterale da una certa angolazione

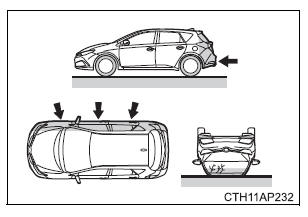

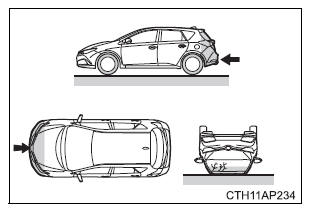

Generalmente gli airbag SRS laterali non si gonfiano se il veicolo viene coinvolto in una collisione frontale o posteriore, se si ribalta o se viene coinvolto in una collisione laterale a bassa velocità.

• Collisione frontale
• Collisione posteriore
• Ribaltamento del veicolo

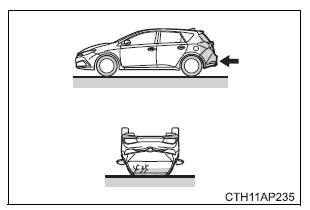

Gli airbag SRS a tendina generalmente non si gonfiano se il veicolo viene coinvolto in una collisione posteriore, se si ribalta o se viene coinvolto in una collisione laterale o frontale a bassa velocità.

• Collisione posteriore
• Ribaltamento del veicolo

■ Quando contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato

Nei seguenti casi il veicolo richiede un'ispezione e/o una riparazione. Contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato il più presto possibile.

• Uno qualunque degli airbag SRS si è gonfiato.

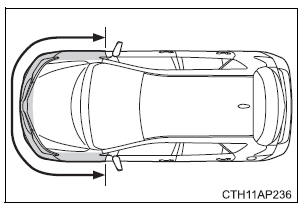

• La parte anteriore del veicolo è danneggiata o deformata o è stata coinvolta in un incidente non sufficientemente grave da provocare il gonfiaggio degli airbag SRS anteriori.
• Una parte di una porta o l'area circostante è danneggiata o deformata o il veicolo è stato coinvolto in un incidente non sufficientemente grave da provocare il gonfiaggio degli airbag SRS laterali e airbag a tendina.
• La sezione imbottita del volante, il cruscotto vicino all'airbag passeggero anteriore o la parte inferiore della plancia sono graffiati, incrinati o hanno subito altri danni.

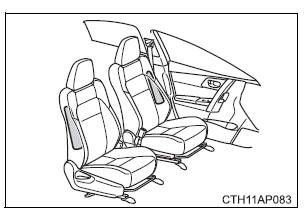

• La superficie dei sedili con l'airbag laterale è graffiata, incrinata o ha subito altri danni.

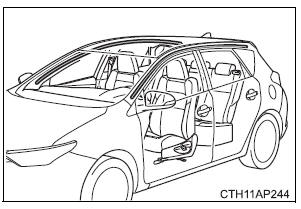

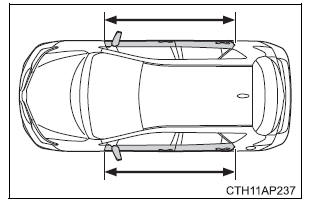

• La parte dei montanti anteriori, dei montanti posteriori o delle modanature della longherina laterale del tetto (imbottitura) contenente gli airbag a tendina è graffiata, incrinata o ha subito altri danni.
