Lancia Delta: Quadro e strumenti di bordo

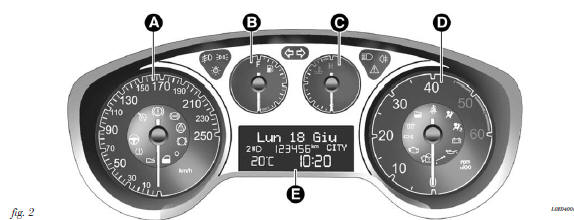

VERSIONI CON DISPLAY MULTIFUNZIONALE

1. Tachimetro (indicatore di velocità)
2. Indicatore livello combustibile con spia della riserva
3. Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
4. Contagiri
5. Display multifunzionale.

AVVERTENZA Il colore di sfondo degli strumenti e la loro tipologia può variare in funzione delle versioni.

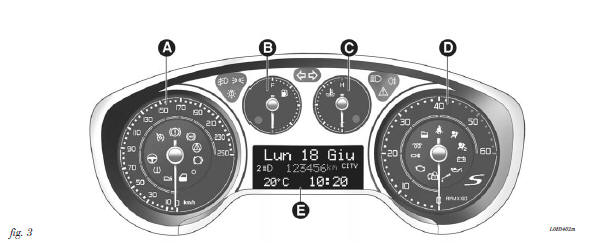

SERIE SPECIALE "S"

1. Tachimetro (indicatore di velocità)
2. Indicatore livello combustibile con spia della riserva
3. Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
4. Contagiri
5. Display multifunzionale.

AVVERTENZA Il colore di sfondo degli strumenti e la loro tipologia può variare in funzione delle versioni.

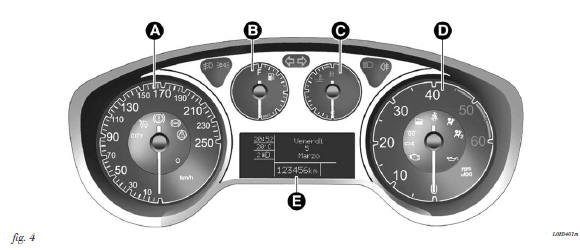

VERSIONI CON DISPLAY MULTIFUNZIONALE RICONFIGURABILE

1. Tachimetro (indicatore di velocità)
2. Indicatore livello combustibile con spia della riserva
3. Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
4. Contagiri
5. Display multifunzionale riconfigurabile.

AVVERTENZA Il colore di sfondo degli strumenti e la loro tipologia può variare in funzione delle versioni.

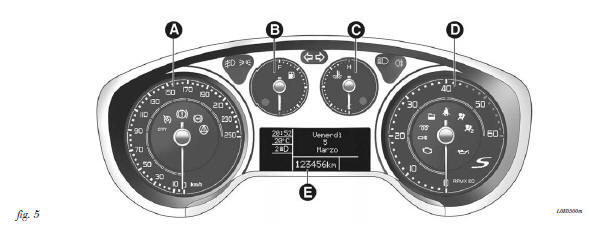

SERIE SPECIALE "S"

1. Tachimetro (indicatore di velocità)
2. Indicatore livello combustibile con spia della riserva
3. Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
4. Contagiri
5. Display multifunzionale riconfigurabile.

AVVERTENZA Il colore di sfondo degli strumenti e la loro tipologia può variare in funzione delle versioni.

TACHIMETRO (INDICATORE DI VELOCITÀ)

L’indicatore A segnala la velocità della vettura.

CONTAGIRI

L’indicatore D segnala il numero di giri del motore.

INDICATORE LIVELLO COMBUSTIBILE

L’indicatore B riporta la quantità di combustibile presente nel serbatoio.

L’accensione della spia (unitamente al messaggio visualizzato dal display) indica che nel serbatoio sono rimasti circa tra i 5 ed i 7 litri di combustibile.

Non viaggiare con serbatoio quasi vuoto: gli eventuali mancamenti di alimentazione potrebbero danneggiare il catalizzatore.

INDICATORE TEMPERATURA LIQUIDO RAFFREDDAMENTO MOTORE

L’indicatore C riporta la temperatura del liquido di raffreddamento motore ed inizia a fornire indicazioni quando la temperatura del liquido supera 50°C circa.La prima tacca rimane sempre accesa e indica il corretto funzionamento del sistema. L’accensione della spia u (unitamente al messaggio visualizzato dal display) indica l’aumento eccessivo della temperatura del liquido di raffreddamento; in questo caso arrestare il motore e rivolgersi alla Rete Assistenziale Lancia.

SPIE SU QUADRO

Avvertenze generali L’accensione delle spie è associata a messaggio specifico e/o avviso acustico dove il quadro di bordo lo permette.

Tali segnalazioni sono sintetiche e cautelative e non devono essere considerate esaustive e/o alternative a quanto specificato nel presente Libretto Uso e Manutenzione, di cui si consiglia sempre un’attenta lettura. In caso di segnalazione di avaria fare sempre e comunque riferimento a quanto riportato nel presente capitolo.

Liquido freni insufficiente (rossa) Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi. La spia si accende quando il livello del liquido freni nella vaschetta scende sotto il livello minimo, a causa di una possibile perdita di liquido dal circuito.

Il display visualizza il messaggio dedicato.

Freno a mano inserito (rossa) Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi. La spia si accende quando viene inserito il freno a mano. Se la vettura è in movimento vi è anche un avviso acustico associato.

AVVERTENZA Se la spia si accende durante la marcia, verificare che il freno a mano non sia inserito.

Avaria EBD L’accensione contemporanea delle spie(rossa) e(giallo ambra) con motore acceso indica un’anomalia del sistema EBD oppure che il sistema non risulta disponibile; in questo caso con frenate violente si può avere un blocco precoce delle ruote posteriori, con possibilità di sbandamento.

Guidando con estrema cautela raggiungere immediatamente la Rete Assistenziale Lancia per la verifica dell’impianto.

Il display visualizza il messaggio dedicato.

Se la spia si accende durante la marcia (unitamente al messaggio visualizzato dal display) fermarsi immediatamente e rivolgersi alla Rete Assistenziale Lancia.

Usura pastiglie freno (giallo ambra) La spia (o il simbolo sul display) si accende quando le pastiglie dei freni anteriori risultano usurate; in tal caso provvedere alla sostituzione appena possibile. Il display visualizza il messaggio dedicato.

AVVERTENZA Poiché la vettura è dotata di rilevatore di usura per le pastiglie freni anteriori, procedere, in occasione della loro sostituzione, anche al controllo delle pastiglie freni posteriori.

Avaria air bag (rossa) Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.

L’accensione della spia in modo permanente indica una anomalia all’impianto air bag.

Il display visualizza il messaggio dedicato.

Se la spia non si accende ruotando la chiave in posizione MAR oppure rimane accesa durante la marcia (unitamente al messaggio visualizzato dal display) è possibile che sia presente un’anomalia nei sistemi di ritenuta;in tal caso gli air bag o i pretensionatori potrebbero non attivarsi in caso di incidente o, in un più limitato numero di casi, attivarsi erroneamente. Prima di proseguire, contattare la Rete Assistenziale Lancia per l’immediato controllo del sistema.



L’avaria della spia viene segnalata dal lampeggio, oltre i normali 4 secondi, della spia , che segnala air bag frontale passeggero disinserito. In aggiunta il sistema air bag provvede alla disattivazione automatica degli air bag lato passeggero (frontale e laterale). In tal caso la spia potrebbe non segnalare eventuali anomalie dei sistemi di ritenuta. Prima di proseguire contattare la Rete Assistenziale Lancia per l’immediato controllo del sistema.

Air bag lato passeggero/air bag laterali disinseriti (giallo ambra) La spia si accende disinserendo l’air bag frontale lato passeggero e l’air bag laterale. Con air bag frontali passeggero inseriti, ruotando la chiave in posizione MAR, la spia si accende a luce fissa per circa 4 secondi, lampeggia per i successivi 4 secondi dopodiché si deve spegnere.

L’avaria della spia viene segnalata dall'accensione della spia . In aggiunta il sistema air bag provvede alla disattivazione automatica degli airbag lato passeggero (frontale e laterale per versioni/mercati, dove previsto). Prima di proseguire contattare la Rete Assistenziale Lancia per l’immediato controllo del sistema.

Cinture di sicurezza non allacciate (rossa) La spia si accende in modo permanente con vettura non in movimento e cintura di sicurezza lato guida non correttamente allacciata. La spia si accenderà in modo lampeggiante, unitamente ad un avvisatore acustico (buzzer) quando, a vettura in movimento, le cinture dei posti anteriori non sono correttamente allacciate.

L’avvisatore acustico (buzzer) del sistema S.B.R. (Seat Belt Reminder) può essere escluso in modo permanente unicamente dalla Rete Assistenziale Lancia.

È possibile riattivare il sistema mediante Menu di Setup.

Insufficiente ricarica batteria (rossa) Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi appena avviato il motore (con motore al minimo è ammesso un breve ritardo nello spegnimento).

Se la spia rimane accesa/o fissa o lampeggiante rivolgersi immediatamente alla Rete Assistenziale Lancia.

Accesa fissa: insufficiente pressione olio motore (rossa)
Accesa lampeggiante: olio motore degradato (rossa)
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi non appena avviato il motore.

1. Insufficiente pressione olio motore

La spia si accende in modalità fissa unitamente (per versioni/ mercati, dove previsto) al messaggio visualizzato dal display quando il sistema rileva insufficiente pressione dell’olio motore.

Se la spia si accende durante la marcia (su alcune versioni unitamente al messaggio visualizzato dal display) arrestare immediatamente il motore e rivolgersi alla Rete Assistenziale Lancia.

2. Olio motore degradato (solo versioni con DPF)

La spia si accende in modalità lampeggiante e viene visualizzato (per versioni/mercati, dove previsto) uno specifico messaggio sul display. A seconda delle versioni la spia può lampeggiare con le seguenti modalità:

• per 1 minuto ogni due ore;
• per cicli di 3 minuti con intervalli di spia spenta di 5 secondi finché l’olio verrà sostituito.

Successivamente alla prima segnalazione, ad ogni avviamento del motore, la spia continuerà a lampeggiare nelle modalità precedentemente riportate finché l’olio non verrà sostituito. Il display (per versioni/mercati, dove previsto) visualizza, oltre alla spia, un messaggio dedicato.

L’accensione in modalità lampeggiante di questa spia non è da ritenere un difetto della vettura, ma segnala al cliente che l’utilizzo normale della vettura ha portato alla necessità di sostituire l’olio.

Si ricorda che il degrado dell’olio motore viene accelerato da:

• prevalente uso cittadino della vettura che rende più frequente il processo di rigenerazione del DPF
• utilizzo della vettura per brevi tratte, impedendo al motore di raggiungere la temperatura di regime
• interruzioni ripetute del processo di rigenerazione segnalate attraverso l’accensione della spia DPF.

A fronte dell’accensione della spia, l’olio motore degradato deve essere sostituito appena possibile e mai oltre 500 km dalla prima accensione della spia. Il mancato rispetto delle informazioni sopraindicate potrebbe causare gravi danni al motore e il decadimento della garanzia. Ricordiamo che l’accensione di questa spia non è legata al quantitativo di olio presente nel motore, quindi in caso di accensione lampeggiante della spia non bisogna assolutamente aggiungere nel motore altro olio.

Avaria servosterzo elettrico "Dualdrive" (rossa) Ruotando la chiave in posizione MAR la spia si accende ma deve spegnersi dopo alcuni secondi.

Se la spia rimane accesa non si ha l’effetto del servosterzo elettrico e lo sforzo sul volante aumenta sensibilmente pur mantenendo la possibilità di sterzare la vettura. In questo caso rivolgersi alla Rete Assistenziale Lancia. Il display visualizza il messaggio dedicato.

Inserimento servosterzo elettrico "Dualdrive" La spia (o la scritta CITY sul display) si accende quando viene inserito il servosterzo elettrico "Dualdrive" mediante pressione del relativo pulsante di comando. Premendo nuovamente il pulsante l’indicazione CITY si spegne.

Eccessiva temperatura liquido raffreddamento motore (rossa) Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi. La spia si accende quando il motore è surriscaldato.

Se la spia si accende occorre seguire i seguenti comportamenti:

• in caso di marcia normale: arrestare la vettura, spegnere il motore e verificare che il livello dell’acqua all’interno della vaschetta non sia al di sotto del riferimento MIN. In tal caso attendere il raffreddamento del motore, quindi aprire lentamente e con cautela il tappo, rabboccare con liquido di raffreddamento, assicurandosi che questo sia compresa tra i riferimenti MIN MAX riportati sulla vaschetta stessa. Verificare inoltre visivamente la presenza di eventuali perdite di liquido.

  Se al successivo avviamento la spia dovesse nuovamente accendersi, rivolgersi alla Rete Assistenziale Lancia.

• In caso di utilizzo impegnativo della vettura (ad esempio traino di rimorchi in salita o con vettura a pieno carico): rallentare la marcia e, nel caso in cui la spia rimanga accesa, arrestare la vettura. Sostare per 2 o 3 minuti mantenendo il motore acceso e leggermente accelerato per favorire una più attiva circolazione del liquido di raffreddamento, dopodiché spegnere il motore.

  Verificare il corretto livello del liquido come precedentemente descritto.

AVVERTENZA In caso di percorsi molto impegnativi è consigliabile mantenere il motore acceso e leggermente accelerato per alcuni minuti prima di arrestarlo.

Il display visualizza il messaggio dedicato.

Incompleta chiusura porte (rossa) La spia si accende quando una o più porte non sono perfettamente chiuse. Con porte aperte e vettura in movimento viene emessa una segnalazione acustica. Con display mutlifunzionale, la spia si illumina anche quando il cofano motore e/o il portellone bagaglio non sono perfettamente chiusi. Il display visualizza il messaggio dedicato.

Segnalazione generica (giallo ambra)

Blocco combustibile intervenuto La spia (o il simbolo sul display) si accende quando il blocco combustibile interviene. Il display visualizza il messaggio dedicato.

Avaria sensore pressione olio motore La spia (o il simbolo sul display) si accende quando viene rilevata un’anomalia al sensore pressione olio motore.

Il display visualizza il messaggio dedicato.

Avaria sensore crepuscolare La spia (o il simbolo sul display) si accende quando viene rilevata un’anomalia al sensore crepuscolare.

Velocità limite superata La spia (giallo ambra), o il simbolo sul display (rosso), si accendono quando viene superata la velocità limite prefissata (per Paesi Arabi la velocità limite impostata è di 120 km/h). Il display visualizza il messaggio dedicato.

Avaria sensore pioggia (per versioni/mercati, dove previsto) La spia (o il simbolo sul display) si accende quando viene rilevata un’anomalia al sensore pioggia. Il display visualizza il messaggio dedicato.

Avaria sensori di parcheggio (per versioni/mercati, dove previsto) La spia (o il simbolo sul display) si accende quando viene rilevata un’anomalia ai sensori di parcheggio. Il display visualizza il messaggio dedicato.

Avaria sistema monitoraggio pressione pneumatici (per versioni/mercati, dove previsto) La spia (o il simbolo sul display) si accende quando viene rilevata un'anomalia al sistema di monitoraggio pressione pneumatici T.P.M.S. (per versioni/mercati, dove previsto).

Nel caso in cui vengano montate una o più ruote sprovviste di sensore, si accenderà la spia sul quadrante fino a quando non saranno ripristinate le condizioni iniziali. Il display visualizza il messaggio dedicato.

NOTA Al verificarsi di una delle avarie sopraelencate rivolgersi il più presto possibile alla Rete Assistenziale Lancia.

Avaria impianto AFS La spia (o il simbolo sul display) si accende quando viene rilevata una anomalia all’impianto AFS (vedere paragrafo "Fari" in questo capitolo). Il display visualizza il messaggio dedicato.

Correttore di sterzata non disponibile La spia (o il simbolo sul display) si accende quando il correttore di sterzata non è disponibile. Il display visualizza il messaggio dedicato.

Pulizia DPF (trappola particolato) in corso (solo versioni con DPF) (giallo ambra) Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi. La spia si accende in modalità fissa per segnalare al cliente che il sistema DPF ha la necessità di eliminare le sostanze inquinanti imprigionate (particolato) mediante il processo di rigenerazione.

La spia non si accende ogni volta che il DPF è in rigenerazione, ma solo quando le condizioni di guida richiedono la segnalazione al cliente. Per avere lo spegnimento della spia è necessario mantenere la vettura in movimento fino al termine della rigenerazione.

La durata del processo è mediamente di 15 minuti. Le condizioni ottimali per portare a temine il processo vengono raggiunte mantenendo la vettura in marcia a 60 km/h con regime motore superiore a 2000 giri/min. L’accensione di questa spia non è un difetto della vettura e pertanto non è necessario il ricovero della vettura in officina.

Insieme all’accensione della spia, il display visualizza il messaggio dedicato (per versioni/mercati, dove previsto).

La velocità di marcia deve essere sempre adeguata alla situazione del traffico, alle condizioni atmosferiche e attenendosi alle leggi vigenti sulla circolazione stradale. Si segnala inoltre che è possibile spegnere il motore anche con spia DPF accesa; ripetute interruzioni del processo di rigenerazione potrebbero però causare un degrado precoce dell’olio motore. Per questo motivo è sempre consigliato attendere lo spegnimento della spia prima di spegnere il motore seguendo le indicazioni sopra riportate. Non è consigliabile completare la rigenerazione del DPF con vettura ferma.

Riserva combustibile (giallo ambra) Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.

La spia si accende quando nel serbatoio sono rimasti circa tra i 5 ed i 7 litri di combustibile.

Il display visualizza il messaggio dedicato.

AVVERTENZA Se la spia lampeggia, significa che è presente un’anomalia nell’impianto. In tal caso rivolgersi alla Rete Assistenziale Lancia per la verifica dell’impianto stesso.

Avaria sistema EOBD/Iniezione (giallo ambra) In condizioni normali, ruotando la chiave di avviamento in posizione MAR, la spia si accende, ma deve spegnersi subito dopo che il motore viene avviato.

La spia che rimane accesa o si accende durante la marcia segnala un non perfetto funzionamento dell’impianto di iniezione; in particolare la spia che si accende in modalità fissa segnala un malfunzionamento nel sistema di alimentazione/accensione che potrebbe provocare elevate emissioni allo scarico, possibile perdita di prestazioni, cattiva guidabilità e consumi elevati. Su alcune versioni, il display visualizza il messaggio dedicato. In queste condizioni si può proseguire la marcia evitando però di richiedere sforzi gravosi al motore o forti velocità. L’uso prolungato della vettura con spia accesa fissa può causare danni. Rivolgersi il più presto possibile alla Rete Assistenziale Lancia.

La spia si spegne se il malfunzionamento scompare, ma il sistema memorizza comunque la segnalazione.

Se, ruotando la chiave di avviamento in posizione MAR, la spia non si accende oppure se, durante la marcia, si accende a luce fissa o lampeggiante (su alcune versioni unitamente al messaggio visualizzato dal display), rivolgersi il più presto possibile alla Rete Assistenziale Lancia. La funzionalità della spia può essere verificata mediante apposite apparecchiature dagli agenti di controllo del traffico. Attenersi alle norme vigenti nel Paese in cui si circol

Sistema ESP Evoluto (giallo ambra) Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.

Se la spia non si spegne, o se rimane accesa durante la marcia unitamente all’accensione del led sul pulsante ASR, rivolgersi alla Rete Assistenziale Lancia.

Su alcune versioni il display visualizza il messaggio dedicato. Il lampeggio della spia durante la marcia indica l’intervento del sistema ESP Evoluto.

Nel caso di stacco della batteria, la spia si accenderà (unitamente al messaggio visualizzato dal display) per indicare la necessità di riallineamento del sistema.

Per far spegnere la spia eseguire la seguente procedura di inizializzazione:

• ruotare la chiave di avviamento in posizione MAR;
• ruotare completamente il volante sia in senso orario che in senso antiorario (in modo da transitare dalla posizione con ruote dritte);
• ruotare la chiave di avviamento in posizione STOP e successivamente riposizionarla in MAR.

Se dopo alcuni secondi la spia non si spegne rivolgersi alla Rete Assistenziale Lancia.

Avaria Hill Holder (giallo ambra) L’accensione della spia indica un’avaria al sistema Hill Holder. In questo caso rivolgersi, il più presto possibile, alla Rete Assistenziale Lancia. Su alcune versioni si accende, in alternativa, il simbolo *ul display.

Il display visualizza il messaggio dedicato.

Preriscaldo candelette Ruotando la chiave in posizione MAR la spia si accende; si spegne quando le candelette hanno raggiunto la temperatura prestabilita. Avviare il motore immediatamente dopo lo spegnimento della spia.

AVVERTENZA Con temperatura ambiente elevata, l’accensione della spia può avere una durata quasi impercettibile.

Avaria preriscaldo candelette La spia lampeggia in caso di anomalia all’impianto di preriscaldo candelette. Rivolgersi il più presto possibile presso la Rete Assistenziale Lancia.

Il display visualizza il messaggio dedicato.

Presenza acqua nel filtro gasolio (giallo ambra) Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.

La spia si accende quando c’è acqua nel filtro del gasolio. Il display visualizza il messaggio dedicato.

La presenza di acqua nel circuito di alimentazione può arrecare gravi danni al sistema d’iniezione e causare irregolarità nel funzionamento del motore. Nel caso la spia si accenda (unitamente al messaggio visualizzato dal display), rivolgersi il più presto possibile presso la Rete Assistenziale Lancia per l’operazione di spurgo. Qualora la stessa segnalazione avvenga immediatamente dopo un rifornimento, è possibile che sia stata introdotta acqua nel serbatoio: in tal caso spegnere immediatamente il motore e contattare la Rete Assistenziale Lancia.

Avaria sistema ABS (giallo ambra) Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.

La spia si accende quando il sistema è inefficiente o non disponibile. In questo caso l’impianto frenante mantiene inalterata la propria efficacia, ma senza le potenzialità offerte dal sistema ABS.

Procedere con prudenza e rivolgersi appena possibile alla Rete Assistenziale Lancia.

Il display visualizza il messaggio dedicato.

Avaria sistema Lancia Code (giallo ambra) La spia (o il simbolo sul display) accesa a luce fissa, con chiave in posizione MAR, indica una possibile avaria (vedere "Il sistema Lancia Code").

Se con motore acceso la spia (o il simbolo sul display) lampeggia significa che la vettura non risulta protetta dal dispositivo blocco motore (vedere "Il sistema Lancia Code").

Rivolgersi alla Rete Assistenziale Lancia per far eseguire la memorizzazione di tutte le chiavi.

Avaria allarme (per versioni/mercati, dove previsto) L’accensione della spia (o del simbolo sul display) segnala un’anomalia al sistema di allarme. Rivolgersi appena possibile presso la Rete Assistenziale Lancia.

Il display visualizza il messaggio dedicato.

Tentativo di effrazione (per versioni/mercati, dove previsto) La spia (o il simbolo sul display) si accende quando è stato rilevato un tentativo di effrazione. Rivolgersi appena possibile presso la Rete Assistenziale Lancia.

Il display visualizza il messaggio dedicato.

Insufficiente pressione pneumatici (per versioni/mercati, dove previsto) Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.

La spia (giallo ambra), o il simbolo sul display (rosso) si accendono se la pressione di uno o più pneumatici scende al di sotto di una soglia prestabilita. In questo modo il sistema T.P.M.S. avvisa il conducente segnalando la possibilità di pneumatico/i pericolosamente sgonfio/i e quindi di una probabile foratura (vedere paragrafo "sistema T.P.M.S." in questo capitolo).

AVVERTENZA Non proseguire la marcia con uno o più pneumatici sgonfi poiché la guidabilità della vettura può essere compromessa. Arrestare la marcia evitando di frenare e sterzare bruscamente. Sostituire immediatamente la ruota con il ruotino di scorta (per versioni/mercati, dove previsto) o provvedere alla riparazione mediante l’apposito kit (vedere paragrafo "Sostituzione di una ruota" nel capitolo "4") e rivolgersi il più presto possibile alla Rete Assistenziale Lancia.

Verifica pressione pneumatici Ruotando la chiave in posizione MAR la spia (per versioni/ mercati, dove previsto) si accende, ma deve spegnersi dopo alcuni secondi.

La spia (o il simbolo sul display) si accende sul quadrante per identificare il pneumatico sgonfio (vedere paragrafo "sistema T.P.M.S." in questo capitolo).

Nel caso in cui due o più pneumatici risultassero sgonfi il display visualizzerà le indicazioni relative a ciascun pneumatico in successione. In questo caso si consiglia di procedere al ripristino, al più presto possibile dei corretti valori di pressione (vedere paragrafo "Pressioni di gonfiaggio a freddo" nel capitolo "6").

Pressione pneumatici non adatta alla velocità Ruotando la chiave in posizione MAR la spia (per versioni/ mercati, dove previsto) si accende, ma deve spegnersi dopo alcuni secondi.

Se si prevede di effettuare un viaggio ad una velocità superiore di 160 km/h, si rende necessario gonfiare maggiormente i pneumatici in conformità a quanto riportato nel paragrafo "Pressioni di gonfiaggio" al capitolo "6".

Nel caso in cui il sistema T.P.M.S. (per versioni/mercati, dove previsto) rilevi che la pressione di uno o più pneumatici risulti non adatta per la velocità alla quale si sta procedendo si accenderà la spia o il simbolo (unitamente al messaggio visualizzato sul display) (vedere quanto riportato al paragrafo "Insufficiente pressione pneumatici" in questo capitolo) che rimarrà accesa fino a quando la velocità della vettura non tornerà al di sotto di una soglia prestabilita (vedere paragrafo "sistema T.P.M.S." in questo capitolo).

AVVERTENZA In questa condizione ridurre immediatamente la velocità poichè l’eccessivo riscaldamento del pneumatico potrebbe compromettere irrimediabilmente le prestazioni e la durata, nonchè in caso limite potrebbe portare fino alla scoppio dello stesso.

Disturbi a radio frequenza particolarmente intensi possono inibire il corretto funzionamento del sistema T.P.M.S. Tale condizione verrà segnalata al conducente tramite un messaggio (per versioni/mercati, dove previsto). Tale segnalazione scomparirà automaticamente non appena il disturbo a radiofrequenza cesserà di perturbare il sistema.

Avaria luci esterne (giallo ambra) La spia (o il simbolo sul display) si accende quando viene rilevata un’anomalia ad una delle seguenti luci:

• luci di posizione;
• luci stop (di arresto) (per versioni/mercati, dove previsto);
• luci retronebbia;
• luci di direzione;
• luci targa;
• luci diurne.

L’anomalia riferita a queste luci potrebbe essere: la bruciatura di una o più lampade, la bruciatura del relativo fusibile di protezione oppure l’interruzione del collegamento elettrico.

Il display visualizza il messaggio dedicato.

Luci retronebbia (giallo ambra)  La spia si accende attivando le luci retronebbia.

Luci fendinebbia (verde)  La spia si accende attivando le luci fendinebbia.

Indicatori di direzione (verde-intermittente) Le spie si accendono quando la leva di comando luci di direzione (frecce) viene spostata verso il basso, verso l’alto o quando viene premuto il pulsante luci di emergenza.

Luci diurne/anabbaglianti (verde) La spia si accende attivando le luci diurne o anabbaglianti.

Follow me home La spia si accende quando viene utilizzato questo dispositivo (vedere "Follow me home").

Il display visualizza il messaggio dedicato.

Luci abbaglianti (blu)  La spia si accende attivando le luci abbaglianti.

Regolatore di velocità costante (cruise control) (verde) (per versioni/mercati, dove previsto) Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi. La spia sul quadrante si accende ruotando la ghiera del Cruise Control in posizione ON.

Il display visualizza il messaggio dedicato.
