Ford Focus: Tabella di specifiche dei fusibili

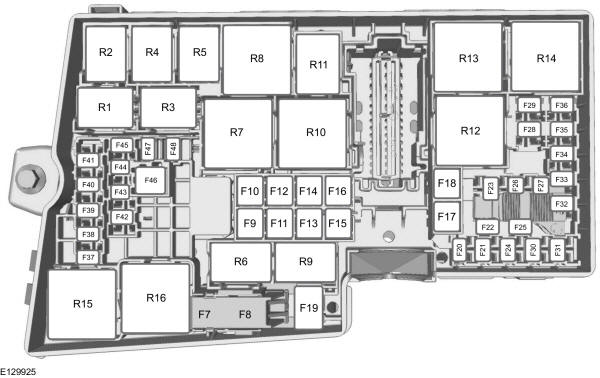

Scatola dei fusibili nel vano motore
| Fusibile | Capacità dei fusibili | Circuito protetto |
|---|---|---|
| F7 | 40 A** | Sistema frenante antibloccaggio. Programma stabilizzatore elettronico. |
| F8 | 30 A** | Programma stabilizzatore elettronico. |
| F9 | 40 A** | Scatola portafusibili nel vano bagagliaio. |
| F10 | 40 A** | Motorino ventilatore. |
| F11 | 30 A** | Modulo Auto-Start-Stop. |
| F12 | 30 A** | Modulo di gestione motore |
| F13 | 30 A** | Relè motorino di avviamento. |
| F14 | 40 A** | Elemento parabrezza riscaldato destro. |
| F15 | 25 A* | Modulo di comando cambio. Ventola intercooler. |
| F16 | 40 A** | Elemento parabrezza riscaldato sinistro. |
| F17 | 20 A* | Riscaldatore ausiliario. |
| F18 | 20 A* | Tergicristalli. |
| F19 | 5 A* | Sistema frenante antibloccaggio. Programma stabilizzatore elettronico. |
| F20 | 15 A* | Avvisatore acustico. |
| F21 | 5 A* | Luci freno. |
| F22 | 15 A* | Sistema di monitoraggio batteria. |
| F23 | 5 A* | Bobine relè. Comando illuminazione. |
| F24 | - | Non utilizzato. |
| F25 | - | Non utilizzato. |
| F26 | 15 A* | Modulo di comando cambio. |
| 25 A* | Pompa olio cambio ausiliaria. | |
| F27 | 15 A* | Frizione aria condizionata. |
| F28 | 10 A* | Telecamera posteriore. Sistema di segnalazione collisione. |
| F29 | 20 A* | Lavafari. |
| F30 | 5 A* | Modulo di gestione motore |
| F31 | - | Non utilizzato. |
| F32 | 10 A* | Relè modulo di gestione motore. Relè modulo ventola di raffreddamento. |
| F33 | 15 A* | Modulo di gestione motore Bobine dell'accensione. |
| F34 | 10 A* | Modulo di gestione motore |
| F35 | 10 A* | Sensore presenza acqua nel carburante. Modulo di gestione motore Bobine dell'accensione. |
| F36 | 5 A* | Parzializzatori griglia attivi. |
| F37 | 20 A* | Punto di alimentazione ausiliaria cruscotto. |
| F38 | 15 A* | Modulo di gestione motore Modulo di comando cambio. |
| F39 | 5 A* | Livellamento fari. |
| F40 | 5 A* | Servosterzo elettronico. |
| F41 | 20 A* | Modulo di comando scocca. |
| F42 | - | Non utilizzato. |
| F43 | 15 A* | Livellamento fari. Unità sistema di luci anteriori adattive. |
| F44 | 5 A* | Controllo di velocità di crociera adattativo. |
| F45 | 10 A* | Ugello lavavetri riscaldato. |
| F46 | 25 A* | Ventola di raffreddamento. |
| F47 | - | Non utilizzato. |
| F48 | 15 A* | Vaporizzatore filtro antiparticolato diesel. |
*Minifusibili
**Fusibili a cartuccia| Relé | Circuiti comandati |
|---|---|
| R1 | Ventola intercooler. |
| R2 | Avvisatore acustico. |
| R3 | Vaporizzatore filtro antiparticolato diesel. |
| R4 | Relè ventola di raffreddamento. |
| R5 | Non utilizzato. |
| R6 | Non utilizzato. |
| R7 | Parabrezza riscaldato. |
| R8 | Relè ventola di raffreddamento. |
| R9 | Lavafari. |
| R10 | Relè motorino di avviamento. |
| R11 | Frizione aria condizionata. |
| R12 | Relè ventola di raffreddamento. |
| R13 | Motorino ventilatore. |
| R14 | Modulo di comando motore. |
| R15 | Relè centralina candelette. |
| R16 | Accensione |

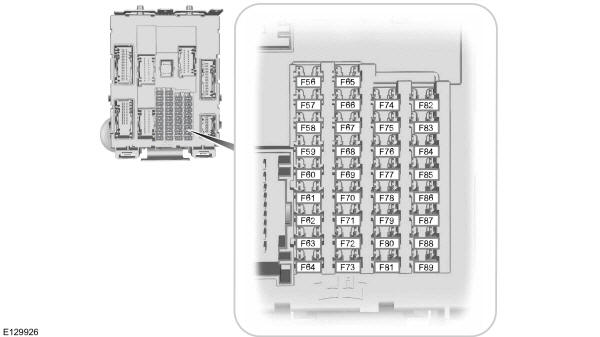

Scatola portafusibili nell'abitacolo
| Fusibile | Capacità dei fusibili | Circuito protetto |
|---|---|---|
| F56 | 20 A | Pompa di alimentazione |
| F57 | - | Non utilizzato. |
| F58 | - | Non utilizzato. |
| F59 | 5 A | Ricetrasmettitore del sistema antifurto passivo. |
| F60 | 10 A | Luci abitacolo. Gruppo interruttori della portiera lato guida. Luce cassetto portaoggetti. Luce ambiente. Tettuccio a compasso. |
| F61 | 20 A | Accendisigari Prese di corrente ausiliarie posteriori. |
| F62 | 5 A | Tergicristalli automatici. Sensore umidità. Retrovisore interno fotocromatico. |
| F63 | 10 A | Controllo di velocità di crociera adattativo. |
| F64 | - | Non utilizzato. |
| F65 | 10 A | Apertura portellone. |
| F66 | 20 A | Bloccaggio portiera lato guida. |
| F67 | 7,5 A | Modulo SYNC. Modulo sistema di posizionamento globale. Display informazioni ed intrattenimento. |
| F68 | 15 A | Bloccasterzo elettrocomandato del piantone. |
| F69 | 5 A | Quadro strumenti. |
| F70 | 20 A | Sistema di chiusura centralizzata. |
| F71 | 7,5 A | Aria condizionata. |
| F72 | 7,5 A | Modulo volante. |
| F73 | 7,5 A | Connettore di trasferimento dati. Avvisatore acustico di riserva a batteria. |
| F74 | 15 A | Abbaglianti. |
| F75 | 15 A | Fendinebbia |
| F76 | 10 A | Luci di retromarcia. |
| F77 | 20 A | Pompa sistema lavavetri. |
| F78 | 5 A | Commutatore di avviamento. Tasto commutatore di avviamento. Modulo veicolo senza chiave. |
| F79 | 15 A | Radio. Lettore DVD navigazione. Interruttore lampeggiatori di emergenza. Interruttore serratura portiera. |
| F80 | 20 A | Tettuccio a compasso. |
| F81 | 5 A | Sensore volumetrico abitacolo. Ricevitore frequenza radio. |
| F82 | 20 A | Pompa sistema lavavetri. |
| F83 | 20 A | Sistema di chiusura centralizzata. |
| F84 | 20 A | Sbloccaggio portiera lato guida. |
| F85 | 7,5 A | Aria condizionata. Tettuccio a compasso. Interruttori sedili riscaldati. Interruttore di disattivazione airbag lato passeggero. |
| F86 | 10 A | Modulo di comando sistema di sicurezza Sistema di classificazione occupante. |
| F87 | 15 A | Volante riscaldato. |
| F88 | 25A | Alimentazione morsetto 30 C. |
| F89 | - | Non utilizzato. |
Scatola dei fusibili nel bagagliaio
| Fusibile | Capacità dei fusibili | Circuito protetto |
|---|---|---|
| F1 | 5 A* | Bobine relè. |
| F2 | - | Non utilizzato. |
| F3 | 5 A* | Maniglie portiere veicolo con sistema di avvio e chiusura senza chiave. |
| F4 | 25 A* | Modulo di comando portiera sinistra anteriore. |
| F5 | 25 A* | Modulo di comando portiera destra anteriore. |
| F6 | 25 A* | Modulo di comando portiera sinistra posteriore. |
| F7 | 25 A* | Modulo di comando portiera destra posteriore. |
| F8 | 10 A* | Allarme antifurto. |
| F9 | 25 A* | Sedile guidatore. |
| F10 | 25 A* | Alzacristalli elettrici |
| F11 | 25 A* | Sedile passeggero. |
| F12 | - | Non utilizzato. |
| F13 | - | Non utilizzato. |
| F14 | - | Non utilizzato. |
| F15 | - | Non utilizzato. |
| F16 | - | Non utilizzato. |
| F17 | - | Non utilizzato. |
| F18 | - | Non utilizzato. |
| F19 | - | Non utilizzato. |
| F20 | - | Non utilizzato. |
| F21 | - | Non utilizzato. |
| F22 | - | Non utilizzato. |
| F23 | - | Non utilizzato. |
| F24 | 30 A** | Lunotto termico. |
| F25 | 20 A* | Prese di alimentazione ausiliaria bagagliaio. |
| F26 | - | Non utilizzato. |
| F27 | - | Non utilizzato. |
| F28 | 40 A** | Modulo traino rimorchio. |
| F29 | 5 A* | Monitor angolo cieco. Sistema di mantenimento corsia. Active City Stop. Telecamera posteriore. |
| F30 | 5 A* | Modulo sistema di parcheggio a ultrasuoni |
| F31 | - | Non utilizzato. |
| F32 | - | Non utilizzato. |
| F33 | 15 A* | Relè tergilunotto. |
| F34 | 15 A* | Sedile riscaldato lato guida. |
| F35 | 15 A* | Sedile riscaldato lato passeggero. |
| F36 | - | Non utilizzato. |
| F37 | - | Non utilizzato. |
| F38 | - | Non utilizzato. |
| F39 | - | Non utilizzato. |
| F40 | - | Non utilizzato. |
| F41 | 5 A* | Gancio di traino retraibile. |
| F42 | - | Non utilizzato. |
| F43 | - | Non utilizzato. |
| F44 | 10 A* | Retrovisori esterni elettrici. |
| F45 | 7,5 A* | Retrovisori esterni riscaldati. |
| F46 | - | Non utilizzato. |
*Minifusibili
**Fusibili a cartuccia| Relé | Circuiti comandati |
|---|---|
| R1 | Commutatore di avviamento. |
| R2 | Lunotto termico. |
| R3 | Tergilunotto. |
| R4 | Non utilizzato. |
| R5 | Avvisatore acustico sistema allarme antifurto |
| R6 | Presa accessori ritardata. |
